Interfața M-Net, modelul PAC-YG66MCA, este un dispozitiv de achiziție de date ale senzorilor digitali de intrare/ieșire, care poate fi instalat pe perete sau într-un dulap electric.

Interfața este conectată direct la rețeaua M-Net (TB3-TB7) și ocupă o adresă similară unităților interioare (01-50) pentru fiecare echipament tehnologic conectat (max. 6 echipamente).

Fiecare echipament tehnologic poate avea:

• 1 ieșire de comandă ON/OFF
• 1 intrare de stare ON/OFF
• 1 intrare de stare în caz de funcționare defectuoasă

Este necesar un centralizator 3D Web Server (TOUCH sau BLIND) pentru a utiliza interfața și, eventual, un sistem de supraveghere.

Funcțiile disponibile sunt:

• Afișarea stării de intrare ON/Off sau a unei defecțiuni
• Comanda de ieșire ON/OFF
• Interblocare cu funcțiile de aer condiționat
• Interblocare cu alte intrări/ieșiri digitale, chiar și cu alte interfețe
• Reprezentarea pictogramelor pe un afișaj grafic

Interfața are un releu integrat la bord și blocuri terminale pentru două dispozitive.

Pentru următoarele patru, trebuie furnizate două accesorii de model PAC-YG10HA.

Aceste accesorii fac semnalele disponibile cu o ieșire de tranzistor „colector deschis”, astfel că blocul terminal de conectare și releele de control trebuie furnizate separat.

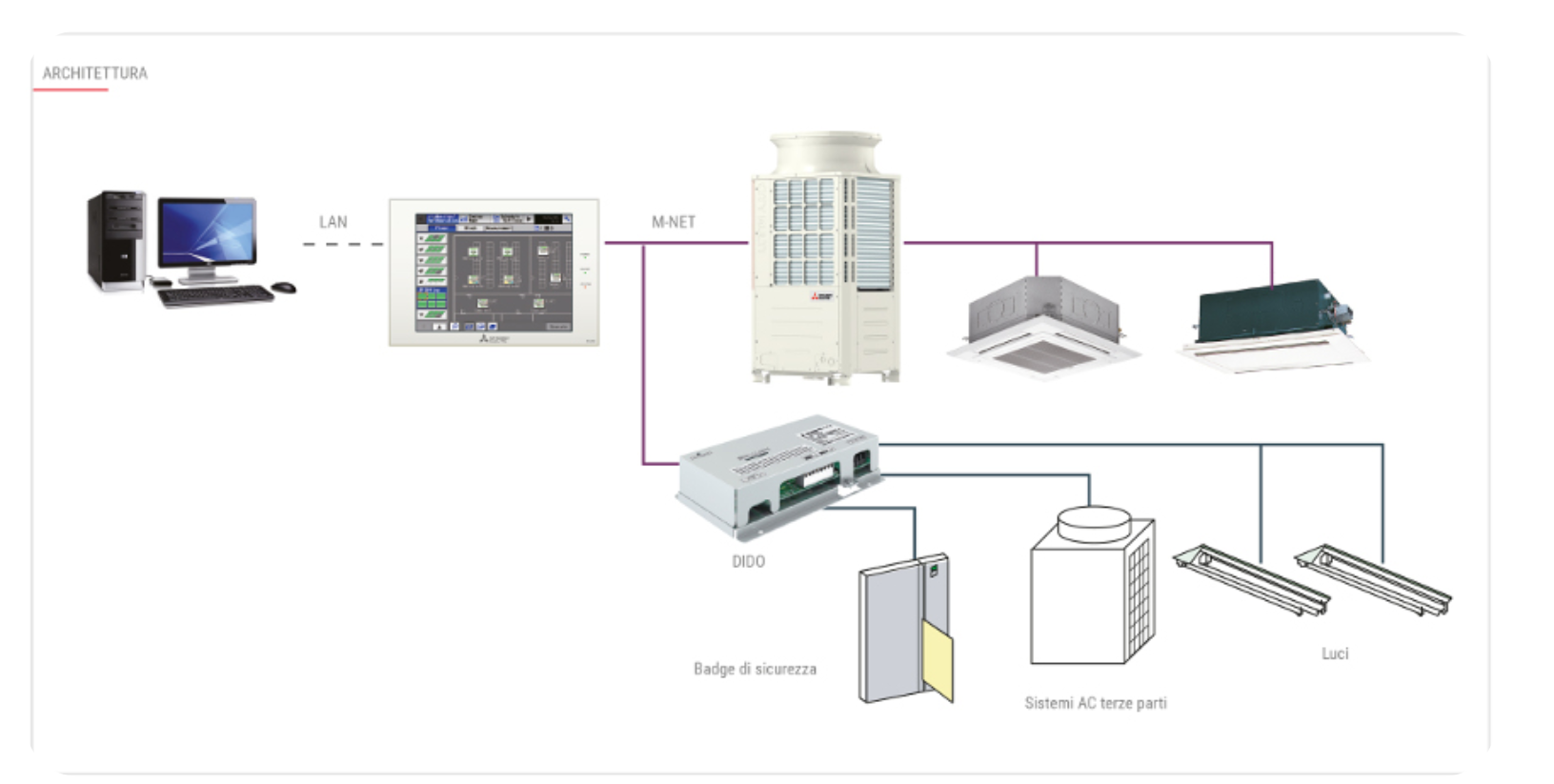

Interfețele M-Net au fost dezvoltate pentru a permite conectarea semnalelor externe de diferite tipuri la sistemul de gestionare și supraveghere MELANS, atât la intrare, cât și la ieșire, adică monitorizare și control.

Interfețele sunt conectate direct la magistrala de transmisie a datelor M-Net.

Grație modularității lor, este posibilă conectarea mai multor interfețe pe aceeași rețea.

Pentru conectarea interfețelor este necesară o sursă de alimentare auxiliară de 24 V c.c., cu o unitate de alimentare separată furnizată local.

Sunt disponibile următoarele interfețe M-Net:

• PAC-YG63MCA: interfață de senzor analogic (intrare analogică).
• PAC-YG66DCA: interfață de senzor digital (DIDO).
