Modul hidronic de interior cu montare pe perete

Hydrobox este modulul hidronic de interior Ecodan pentru instalare pe perete, în interiorul căruia sunt incluse toate componentele sanitare principale.

Într-un spațiu foarte mic există spațiu pentru schimbătorul de căldură, calculatorul hidraulic,un vas de expansiune (cu excepția sistemelor large split cu ERSE-MEE), un încălzitor electric integrativ, componentele de siguranță și unitatea de control pentru gestionarea pompei de căldură cu telecomandă.

O mare atenție a fost acordată celor mai mici detalii, astfel, Hydrobox:

• are un design simplu, modern și elegant;
• are dimensiuni mici care permit instalarea în bucătării, camere utilitare, compartimente tehnice mici, pivnițe etc.
• conține toate componentele principale în partea din față a unității, astfel încât să faciliteze operațiunile de service.

Prin conectarea Hydrobox la o pompă de căldură Ecodan, este posibilă furnizarea de apă caldă pentru încălzire, apă răcită și producerea de apă caldă menajeră, utilizând un rezervor opțional.

În plus față de faptul că este o soluție simplă și practică, Hydrobox oferă o mare flexibilitate în alegerea unității exterioare.

La sistemele „Split” se poate conecta o unitate externă din seria „Zubadan” pentru a privilegia performanțele la temperaturi scăzute, din seria „Ecodan”, caracterizate de cea mai largă gamă, sistemele „multi”, care combină confortul soluțiilor cu apă cu avantajele soluțiilor cu aer sau soluțiile „large split”.

Protecția principalelor componente ale pompei de căldură

Modulele hidronice E-Gen sunt echipate cu un filtru magnetic pentru producerea principalelor componente ale pompei de căldură.

Datorită utilizării unui magnet de mare capacitate, acestea pot să rețină de 2,5 ori particulele în comparație cu un filtru cu ochiuri echivalent..

Conexiunile hidraulice sunt acum aliniate și distanțate, iar piulițele (cu filet interior) de 1 inch facilitează lucrările de instalare. Sunt recomandate supapele de izolare pentru întreținere.

Modulatele hidronice sunt echipate cu o unitate de control electronic pentru pompa de căldură și gestionarea sistemului numită FTC - Flow Temperature Control (Controlul temperaturii debitului).

Datorită FTC, pompa de căldură poate fi programată pentru a oferi confort maxim la eficiență maximă și optimizată în funcție de sistem.

FTC poate regla temperatura apei de încălzire în 3 moduri:

• punct fix;
• curbă de compensare;
• modul autoadaptiv dinamic.

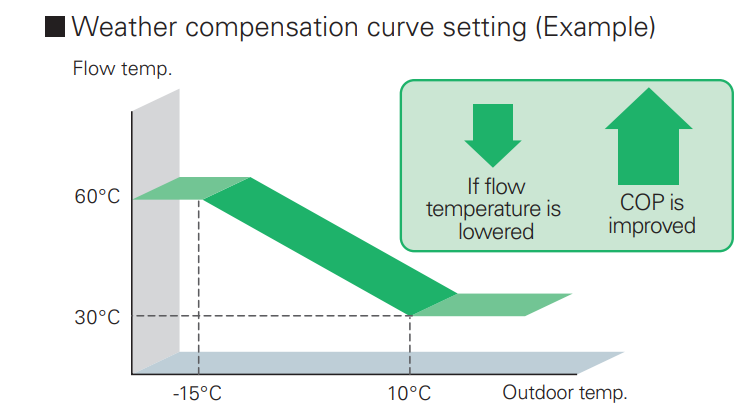

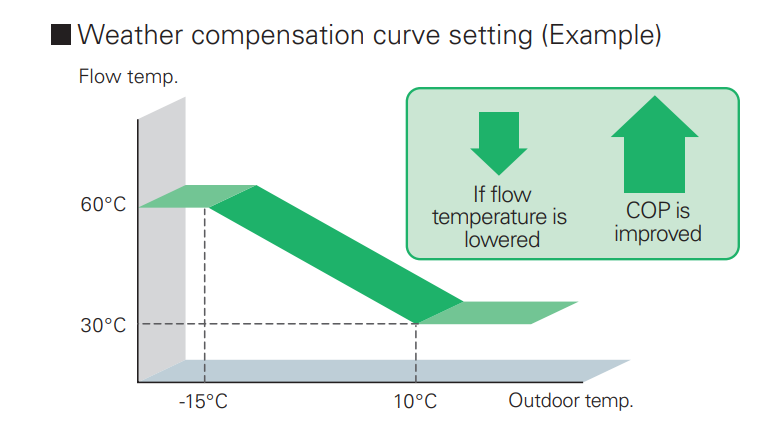

Curbă de compensare

Temperatura apei variază în funcție de temperatura exterioară detectată de pompa de căldură, fără a fi nevoie de sonde suplimentare.

FTC7 are, de asemenea, o curbă de compensare pentru răcirea de vară: temperatura apei este controlată dinamic în funcție de temperatura exterioară, prevenind producerea unei răciri excesive și maximizând în același timp eficiența energetică.

Mod dinamic autoadaptiv

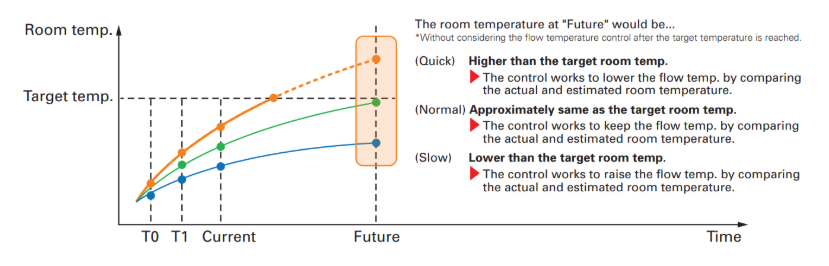

Modul autoadaptiv de la Mitsubishi Electric detectează temperatura mediului interior și exterior și calculează necesarul de căldură care trebuie furnizat camerei, asigurând furnizarea cantității corecte de energie și evitând risipa de energie. În plus, prin estimarea dinamică a tendințelor viitoare ale temperaturii camerei, sistemul evită creșterile inutile ale temperaturii de alimentare; temperatura interioară poate fi astfel menținută stabilă, sporind confortul și economisind energie.

Modul autoadaptiv dinamic reprezintă un nou pas înainte în materie de confort și eficiență. De fapt, este posibilă selectarea timpului de reacție astfel încât pompa de căldură să poată fi adaptată la terminalele sistemului: de exemplu, pentru terminalele cu inerție ridicată, cum ar fi sistemele radiante, selectarea „modului lent” permite atingerea mai treptată a temperaturii de confort, evitând supraîncălzirea încăperii. Invers, selectarea „modului rapid” pentru terminale precum radiatoarele permite atingerea mai rapidă a temperaturii de confort.

În cazul unui sistem format din terminale diferite, de exemplu, încălzire în pardoseală și radiatoare, FTC va regla temperatura apei pentru a permite o alimentare corectă a terminalelor. Pompa de căldură va produce apă la cea mai ridicată temperatură de alimentare (zona 1), iar o vană de amestec controlată de FTC va regla temperatura în zona 2 la o temperatură mai scăzută.

De asemenea, se poate controla zona 1 prin intermediul unei vane de amestec, o soluție ideală în cazul tamponului inerțial și Smart Grid, dând prioritate căldurii stocate în tampon.

Noul kit de control pentru două zone

Noul kit este complet cu toate componentele pentru deservirea a două zone de încălzire, una directă de temperatură înaltă și una mixtă de temperatură joasă, având și 3 viteze ale pompei de circulație selectabile. Are dimensiuni compacte și este ușor de instalat: o cutie mică care poate fi instalată pe Hydrotank sau suspendată pe perete pentru conectarea la Hydrobox.

Pentru a preveni atingerea punctului de rouă, FTC7 E-Gen activează controlul temperaturii limită prin intermediul unei intrări externe (contact uscat).

Cu contactul închis, valoarea de referință a apei este forțată la o valoare mai mare care poate fi setată de pe panoul de control. În acest fel, pompa de căldură va continua să producă și să circule apă răcită către terminale, evitând apariția condensului la suprafață.

Recepționarea unui semnal curat la intrarea IN13 va comuta acum de la modul de încălzire la cel de răcire.

Producția de apă caldă menajeră nu se modifică și termostatul local poate fi utilizat pentru a controla pornirea/oprirea pompei de căldură.

Pentru cerințe de sarcină termică mare la încălzire și/sau răcire, pot fi conectate în cascadă până la 6 unități Ecodan. Sistemul este gestionat de o unitate de control principală și funcționează întotdeauna la eficiență optimă, chiar și la sarcini parțiale.

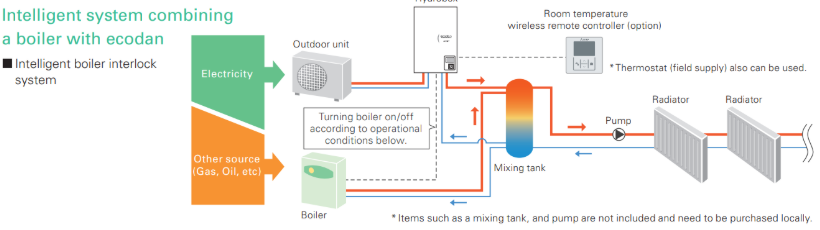

Controlerul FTC poate să combine funcționarea pompei de căldură cu un cazan existent. Alegerea generatorului de căldură care trebuie utilizat se face automat în funcție de următorii parametri setați:

Temperatura exterioară;

• Costurile de funcționare (introduceți costurile de gaz și electricitate);
• Nivelul emisiilor de CO2 (introduceți valorile emisiilor de CO2);
• Intrare externă; în plus, în caz de urgență, cazanul poate fi utilizat ca generator de rezervă.

Pentru cerințe de sarcină termică mare la încălzire și/sau răcire, pot fi conectate în cascadă până la 6 unități Ecodan. Sistemul este gestionat de o unitate de control principală și funcționează întotdeauna la eficiență optimă, chiar și la sarcini parțiale.

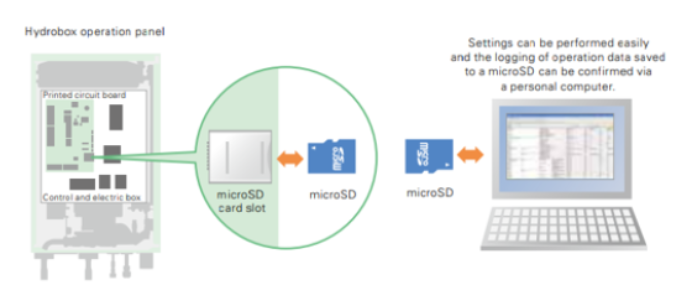

Un instrument dedicat pentru sistemele Ecodan pentru a introduce setările de funcționare și pentru a facilita pornirea. În plus, datele de funcționare pentru mai mult de 2 luni sunt stocate pe cardul micro SD al înregistratorului de date și pot fi utilizate în scopuri de diagnosticare cu ajutorul unui PC și al unui software dedicat.

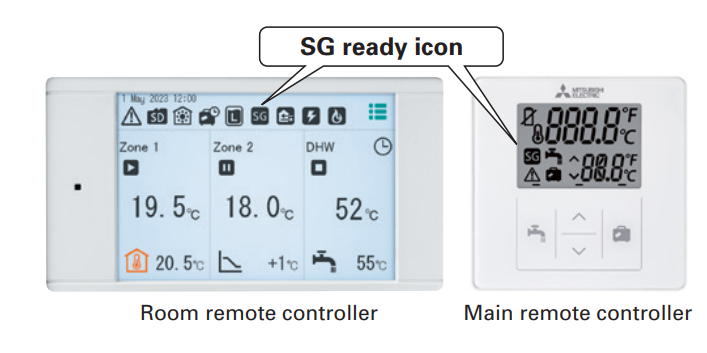

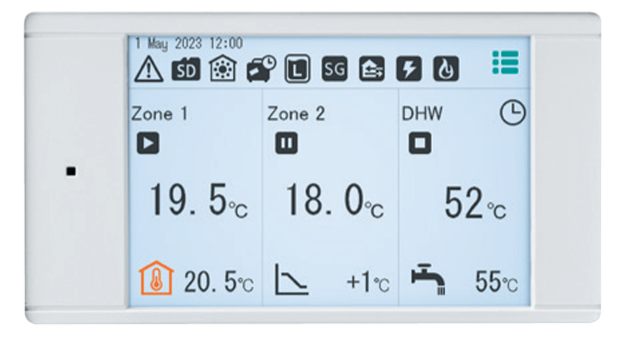

Noua telecomandă pentru modulele hidronice E-Gen afișează toate informațiile pe un singur ecran.

Ecranul cu pictograme colorate este intuitiv și ușor de configurat.

Comenzile FTC7 de la bordul modulelor E-Gen sunt intuitive, la fel de simple ca utilizarea unui smartphone.

Noile module E-Gen dispun de un nou mod de setare ghidată. Prin simpla selectare a terminalelor sistemului, FTC7 va ajusta parametrii principali pentru a optimiza funcționarea pompei de căldură.

Noul termostat wireless de la Ecodan vă permite să controlați cu precizie temperatura interioară și să o transmiteți la FTC pentru a optimiza funcționarea pompei de căldură în modul autoadaptiv.

De asemenea, prin intermediul termostatului wireless, va fi posibilă forțarea funcționării ACS.
