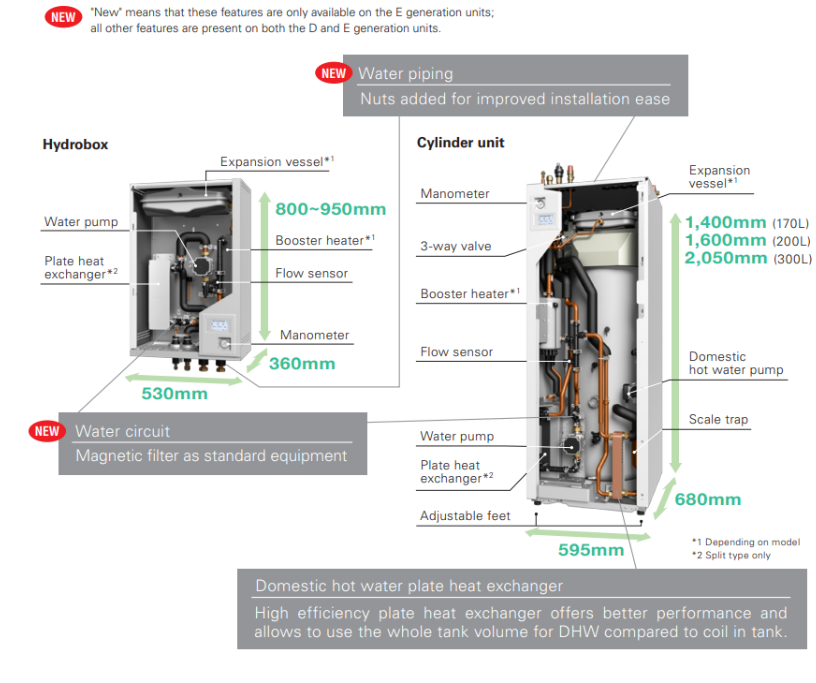

Hydrotank este modulul hidronic de interior pentru instalarea pe podea din gama Ecodan, echipat cu un rezervor de stocare a apei calde de consum din oțel inoxidabil de 170, 200 sau 300 l. Hydrotank este deosebit de compact și conține în interior toate componentele principale ale sistemului hidraulic primar și pentru producția de apă caldă menajeră.

O mare atenție a fost acordată celor mai mici detalii și, astfel, Hydrotank:

• are un design simplu, modern și elegant;
• are dimensiuni reduse, care permit instalarea chiar și în nișe mici, dulapuri etc.
• are picioare de sprijin reglabile;
• este mai ușor de întreținut, deoarece se poate ajunge la toate componentele principale prin simpla îndepărtare a panoului frontal;
• este mai ușor de mutat, datorită mânerului inferior;
• poate fi transportat chiar și în camionete mici, datorită dimensiunilor sale compacte și a posibilității de plasare în poziție orizontală.

În interiorul unităților Hydrotank reversibile se află vasul de scurgere a condensului. Unitatea este prevăzută cu o țeavă de scurgere cu evacuare în partea din spate.

Datorită combinației dintre schimbătorul de căldură cu plăci și filtrul unic „Scale trap”, performanța ciclului DHW rămâne neschimbată în timp.

În sistemele convenționale, există riscul ca depunerile de calciu să se formeze în interiorul schimbătorului, reducând suprafața de schimb.

Hydrotank este echipat cu filtrul unic „Scale trap”, care captează în mod omogen calciul precipitat înainte ca acesta să se depună în schimbător. În acest fel, schimbul de căldură nu este afectat, asigurând performanțe ridicate pentru producția de apă caldă menajeră.

Pentru fiecare unitate exterioară specifică, este necesar să se garanteze un volum minim de apă de sistem, care pentru unitățile split Ecodan® și Zubadan, pentru instalații în zone cu climă nu prea rece, este mai mic de 1 litru pe kW de putere a unității exterioare. Aceasta înseamnă că, în multe cazuri, nu va fi necesar să se asigure un volum de inerție pentru a respecta volumul minim necesar.

Modulele hidronice sunt echipate cu o unitate de control electronic pentru gestionarea pompei de căldură și a sistemului numit FTC - Flow Temperature Control (Controlul temperaturii debitului).

Datorită FTC, pompa de căldură poate fi programată pentru a oferi confort maxim la eficiență maximă și optimizată în funcție de sistem.

FTC poate regla temperatura apei de încălzire în 3 moduri:

• punct fix;
• curbă de compensare;
• mod autoadaptiv.

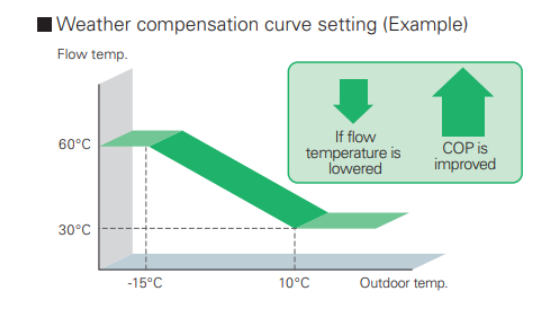

Curba de compensare

Temperatura apei variază în funcție de temperatura exterioară detectată de pompa de căldură, fără a fi nevoie de sonde suplimentare.

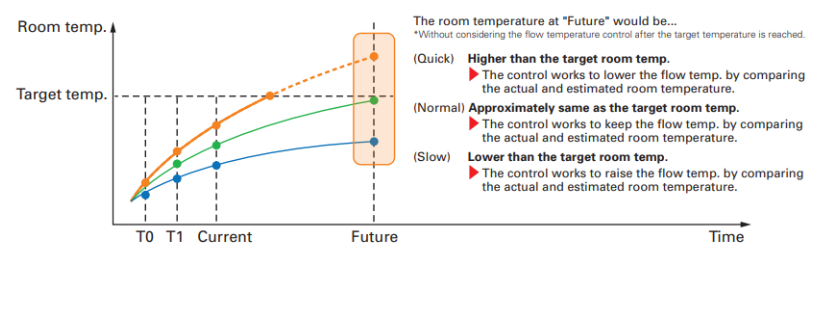

Mod autoadaptativ

Modul Autoadaptativ de la Mitsubishi Electric detectează temperatura mediului interior și exterior și calculează necesarul de căldură care trebuie furnizat încăperii, asigurând furnizarea corectă a energiei și evitând risipa de energie. În plus, prin intermediul unei estimări dinamice a tendințelor viitoare ale temperaturii camerei, sistemul evită creșterile inutile ale temperaturii de alimentare; temperatura interioară poate fi astfel menținută stabilă, sporind confortul și economisind energie.

În cazul unui sistem format din terminale diferite, de exemplu, încălzire în pardoseală și radiatoare, FTC va regla efectiv temperatura apei pentru a permite o alimentare corectă a terminalelor. Pompa de căldură va produce apă la cea mai ridicată temperatură de alimentare (zona 1), iar o vană de amestec controlată de FTC va regla temperatura în zona 2 la o temperatură mai scăzută.

De asemenea, se poate controla zona 1 prin intermediul unei vane de amestec, o soluție ideală în cazul tamponului inerțial și Smart Grid, dând prioritate căldurii stocate în tampon.

Noul kit de control pentru două zone

Noul kit este complet cu toate componentele pentru deservirea a două zone de încălzire, una directă de temperatură înaltă și una mixtă de temperatură joasă, având și 3 viteze ale pompei de circulație selectabile. Are dimensiuni compacte și este ușor de instalat: o cutie mică care poate fi instalată pe Hydrotank sau suspendată pe perete pentru conectarea la Hydrobox.

Datorită utilizării unei sonde suplimentare în rezervor, este acum posibil să se adapteze funcționarea ciclurilor de apă caldă menajeră în funcție de consum.

Clasa DHW: Clasele energetice prezentate în tabel se referă la o scară de la A+ la F.

Controlerul FTC poate să combine funcționarea pompei de căldură cu un cazan existent. Alegerea generatorului de căldură care trebuie utilizat se face automat în funcție de următorii parametri setați:

• temperatura exterioară;
• costurile de funcționare (introduceți costurile pentru gaz și electricitate);
• nivelul emisiilor de CO2 (introduceți valorile emisiilor de CO2);
• intrare externă; în plus, în caz de urgență, cazanul poate fi operat ca generator de rezervă.

Pentru cerințe de sarcină termică mare în încălzire și/sau răcire, pot fi conectate în cascadă până la 6 unități Ecodan. Sistemul este gestionat de o unitate de control principală și funcționează întotdeauna în condiții optime de performanță, chiar și la sarcini parțiale.

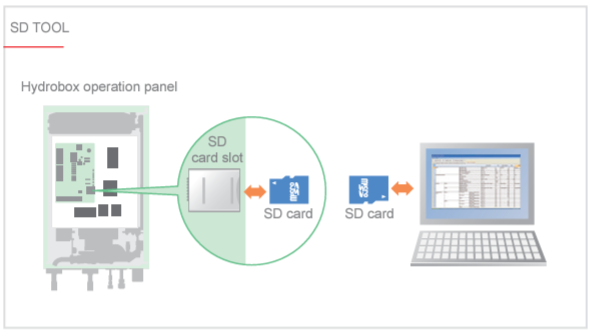

Instrument dedicat pentru sistemele Ecodan pentru a introduce setările de funcționare și a facilita pornirea. În plus, datele de funcționare pentru mai mult de 2 luni sunt stocate pe cardul SD al înregistratorului de date și pot fi utilizate în scopuri de diagnosticare cu ajutorul unui PC și al unui software dedicat.

Noul termostat wireless de la Ecodan vă permite să controlați cu precizie temperatura internă și să o transmiteți la FTC pentru a optimiza funcționarea pompei de căldură în modul autoadaptiv. Prin intermediul termostatului wireless, va fi posibilă și forțarea funcționării ACS

.
